Fuente de Poder

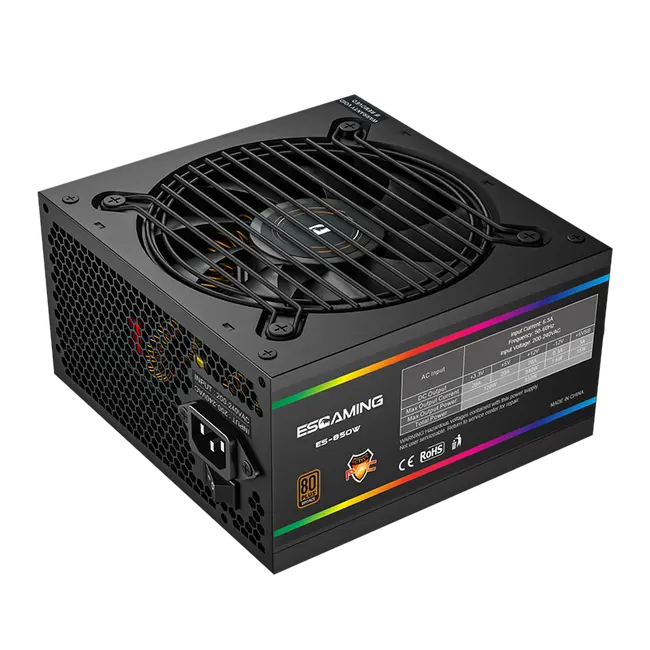

La Fuente de Poder o Fuente de Alimentación es componente electrónico que sirve para abastecer de electricidad al computador. Un nombre más adecuado sería el de transformador, porque convierte o transforma corriente alterna (AC) en corriente directa (DC), y baja el voltaje de 120 voltios AC a 12,5 voltios DC, necesarios para la PC y sus componentes.
DIAGRAMA Y FUNCIONAMIENTO DE LA FUENTE DE PODER REGULADA 0 a 12 voltios y 3 amperes
Antes de comprender el funcionamiento de la fuente de poder comencemos analizando el diagrama de las mismas que a continuación se presenta
PROCESO DE TRANSFORMACIÓN DE CORRIENTE ALTERNA A CORRIENTE CONTINUA
a.Primer Etapa Transformación
Este paso es en el que se consigue reducir la tensión de entrada a la fuente (220v o 110v) que son los que nos otorga la red eléctrica. Esta parte del proceso de transformación, como bien indica su nombre, se realiza con un transformador en bobina. La salida de este proceso generará de 5 a 12 voltios.
b.Segunda Etapa: Rectificación
La corriente que nos ofrece la compañía eléctrica es alterna, esto quiere decir, que sufre variaciones en su línea de tiempo, con variaciones, nos referimos a variaciones de voltajes, por tanto, la tensión es variable, no siempre es la misma. Eso lógicamente, no nos podría servir para alimentar a los componentes de un PC, ya que imaginemos que si le estamos dando 12 voltios con corriente alterna a un disco duro, lógicamente no funcionará ya que al ser variable, no estaríamos ofreciéndole los 12 voltios constantes. Lo que se intenta con esta fase, es pasar de corriente alterna a corriente continua, a través de un componente que se llama puente rectificador o de Graetz. Con esto se logra que el voltaje no baje de 0 voltios, y siempre se mantenga por encima de esta cifra.
c.Tercer Etapa: Filtrado
Ahora ya, disponemos de corriente continua, que es lo que nos interesaba, no obstante, aun no nos sirve de nada, porque no es constante, y no nos serviría para alimentar a ningún circuito. Lo que se hace en esta fase de filtrado, es aplanar al máximo la señal, para que no hayan oscilaciones, se consigue con uno o varios condensadores, que retienen la corriente y la dejan pasar lentamente para suavizar la señal, así se logra el efecto deseado.
d.Cuarta Etapa: Estabilización
Ya tenemos una señal continua bastante decente, casi del todo plana, ahora solo nos falta estabilizarla por completo, para que cuando aumenta o descienda la señal de entrada a la fuente, no afecte a la salida de la misma. Esto se consigue con un regulador.
Este paso es en el que se consigue reducir la tensión de entrada a la fuente (220v o 110v) que son los que nos otorga la red eléctrica. Esta parte del proceso de transformación, como bien indica su nombre, se realiza con un transformador en bobina. La salida de este proceso generará de 5 a 12 voltios.
b.Segunda Etapa: Rectificación
La corriente que nos ofrece la compañía eléctrica es alterna, esto quiere decir, que sufre variaciones en su línea de tiempo, con variaciones, nos referimos a variaciones de voltajes, por tanto, la tensión es variable, no siempre es la misma. Eso lógicamente, no nos podría servir para alimentar a los componentes de un PC, ya que imaginemos que si le estamos dando 12 voltios con corriente alterna a un disco duro, lógicamente no funcionará ya que al ser variable, no estaríamos ofreciéndole los 12 voltios constantes. Lo que se intenta con esta fase, es pasar de corriente alterna a corriente continua, a través de un componente que se llama puente rectificador o de Graetz. Con esto se logra que el voltaje no baje de 0 voltios, y siempre se mantenga por encima de esta cifra.
c.Tercer Etapa: Filtrado
Ahora ya, disponemos de corriente continua, que es lo que nos interesaba, no obstante, aun no nos sirve de nada, porque no es constante, y no nos serviría para alimentar a ningún circuito. Lo que se hace en esta fase de filtrado, es aplanar al máximo la señal, para que no hayan oscilaciones, se consigue con uno o varios condensadores, que retienen la corriente y la dejan pasar lentamente para suavizar la señal, así se logra el efecto deseado.
d.Cuarta Etapa: Estabilización
Ya tenemos una señal continua bastante decente, casi del todo plana, ahora solo nos falta estabilizarla por completo, para que cuando aumenta o descienda la señal de entrada a la fuente, no afecte a la salida de la misma. Esto se consigue con un regulador.
También puedes leer Tarjetas de video y la fuente que debo comprar
LOS CONECTORES
VOLTS, AMPERES Y WATTS
La tensión se puede definir como la diferencia de potencial entre dos puntos de un circuito, y su unidad de medida es el Volt, representado por la V.Los amperes representan la intensidad con la que fluye la electricidad dentro de un circuito; también llamada corriente eléctrica, es decir, cuanta energía necesita determinado circuito para funcionar. Su unidad de medida es el amper, representado por la letra A.
Los Watss (o vatios) reflejan la energía que consume un circuito por unidad de tiempo(es decir la potencia). Su unidad de medida es el Watt, representado por la W.
La fórmula para el cálculo de consumo es Watts=Volts x Amperes.
Ejemplo: Tenemos una lampara de 100W, si sabemos que la tension es de 220 V, encuentre su amperaje.
A = 100 W / 220 V -> A= 0.45A
TIPOS DE FUENTES DE PODER
Como sabemos, existen varios tipos de fuentes de energía que tienen distintas características según su clasificación: desde la gama baja, con recursos para un equipo de prestaciones y tareas básicas, hasta las de alto rendimiento, que dejarán satisfecho al usuario más exigente.• Alto rendimiento: estas fuentes utilizan todos los componentes necesarios para asegurar la máxima eficacia y eficiencia donde cada Watt cuenta. Se trata de fuentes de alta gama, y se pueden encontrar en equipos de producción multimedia (audio, video, etc.) y computadoras de gamers avanzados, entre otros.
