Servidor DNS en Packet Tracer

Implementación de un Servidor DNS en Packet Tracer

DISEÑO LOGICO

Objetivo: Montar un servidor DNS.

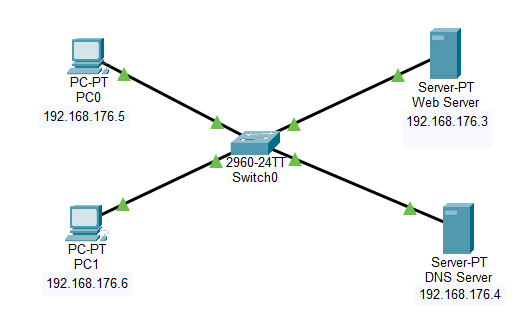

Esta es la estructura lógica de nuestra red, tenemos 2 equipos y dos servidores, interconectados por dos switch. Tenemos un servidor DNS y uno WEB, el objetivo es que el servidor DNS resuelva la web que tenemos alojada en el servidor WEB.

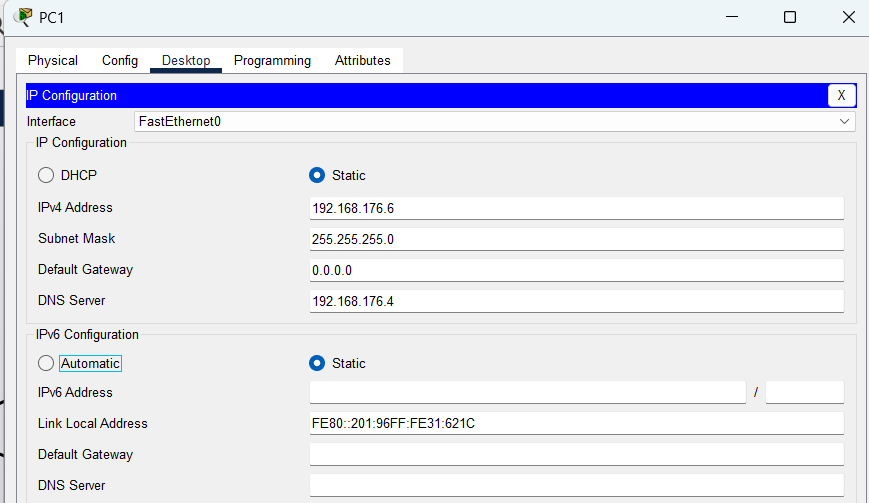

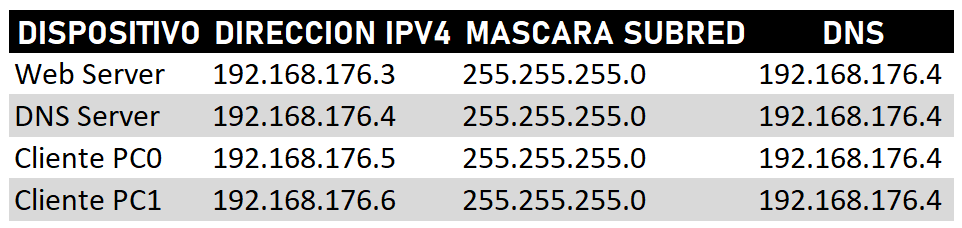

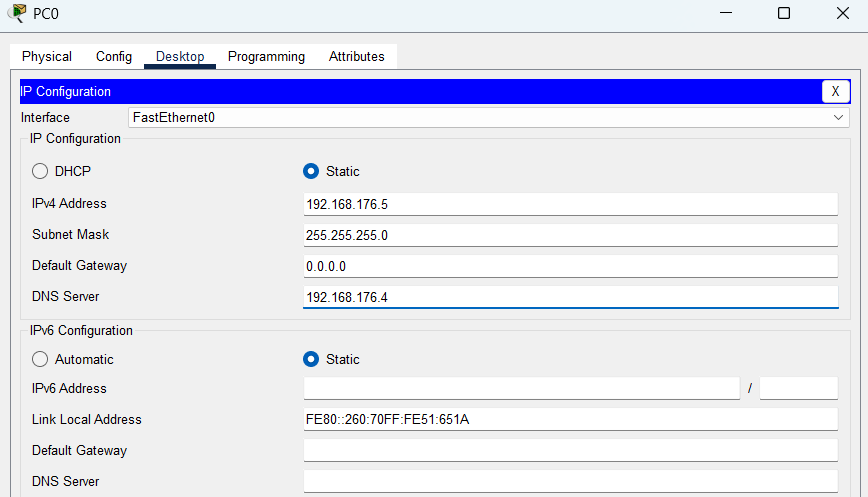

Las Ip se configuraran segun tabla:

1. Configurando el Servidor DNS

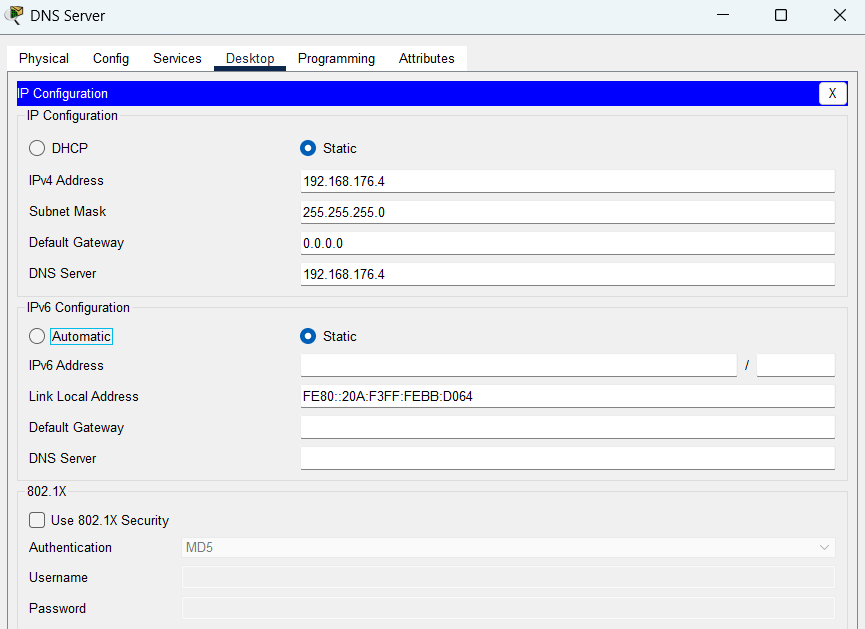

Este servidor tiene que tener IP estática

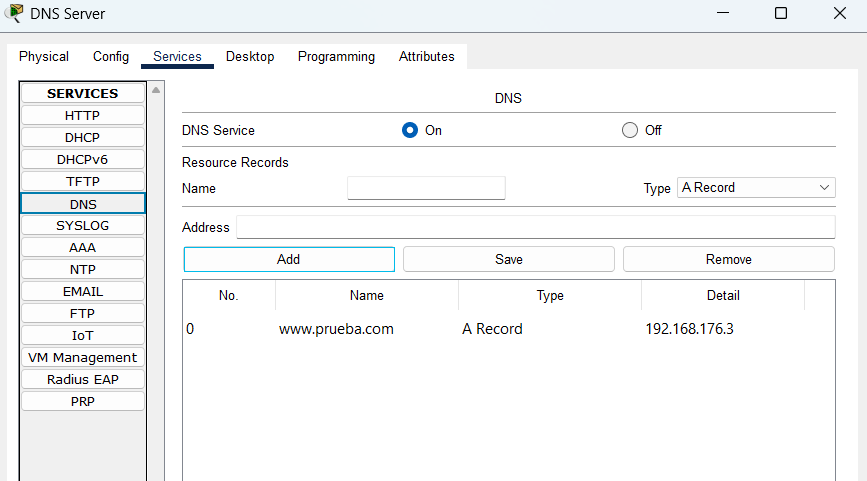

Abrimos la venta del Config del servidor DNS y ponemos en off todos los servicios (HTTP, DHCP, TFTP, SYSLOG, AAA, NTP, EMAIL, FTP) a excepción del DNS, este lo configuramos de la siguiente manera:

1. Nombre: www.itca.com (Aquí escribimos el nombre que le daremos al dominio)
2. Address: 192.168.176.3 (Aquí escribimos la IP del servidor donde está alojada la página web)

Y con esto ya tenemos configurado el servidor DNS

2-Configurando el Servidor Web

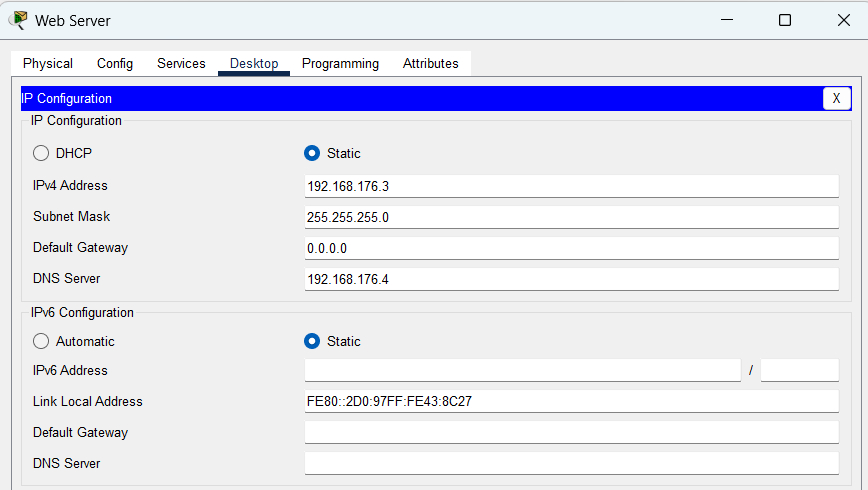

Este servidor también tiene que tener IP Estática

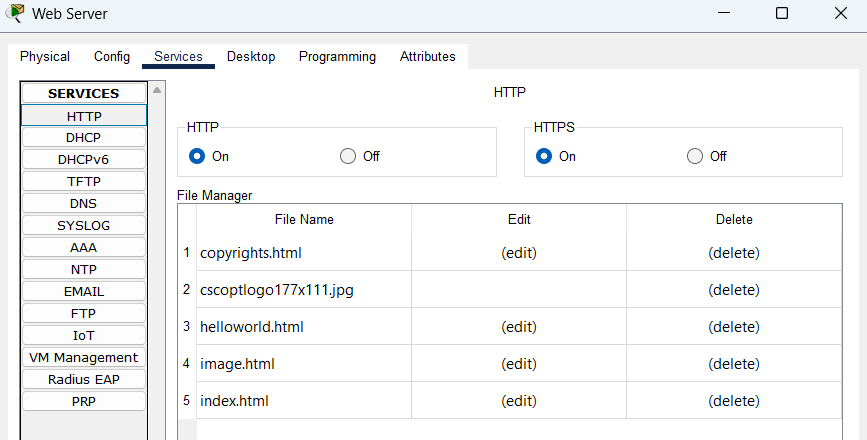

Abrimos la venta del Config del servidor Web y ponemos en off todos los servicios (DNS, DHCP, TFTP, SYSLOG, AAA, NTP, EMAIL, FTP) a excepción del HTTP, este lo dejamos en ON.

Nota: Si deseamos podemos modificar el contenido HTML y agregar nuestra información:

3-Comprobación

Por ultimo para comprobar que funciona correctamente vamos a cualquiera de los equipos y en el Web Browser ponemos la dirección de la pagina alojada, como podemos ver el servidor DNS a resuelto correctamente el nombre de nuestro dominio.

Entramos a la PC0 y nos dirigimos a la pestaña Escritorio y damos clic en Navegador Web.

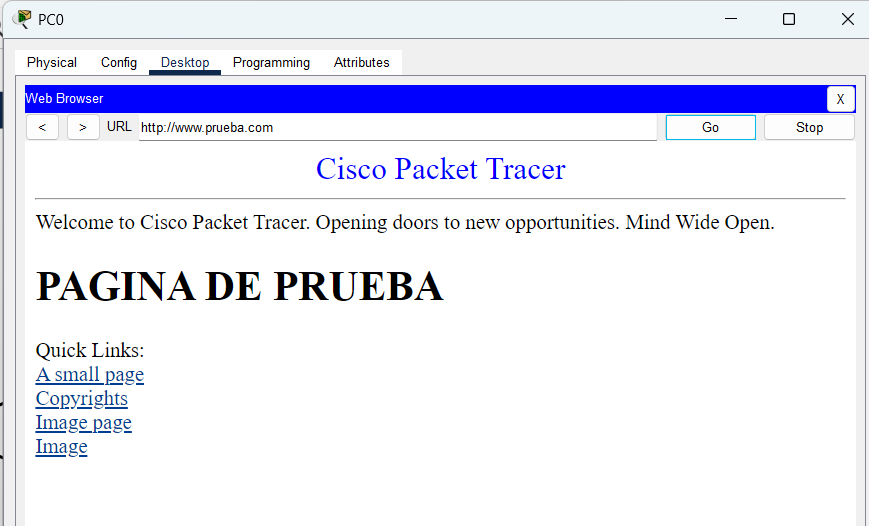

Digitamos la dirección de nuestro servidor www.itca.com y es allí donde se realiza una petición al servidor DNS, y este resuelve mostrando la pagina web.

Para comprender mejor la función del DNS recomiendo visitar el siguiente enlace: ¿Cómo funciona un servidor DNS?
